Seesii LibreVNA 2,0 Analyseur de Réseau Vectoriel, NanoVNA Analyseur d'antenne 100kHz-6GHz 2022 Amélioré USB 2 Ports Complets avec Entrée/Sortie de Référence Externe pour Paramètres S Complet

Marque: Seesii
Source d'alimentation: Alimenté par batterie
Style: Électronique
Couleur: argenté
Spécifications respectées: CE, EN 61010-1
Type de mesure: Compteur de paramètres S
Nombre d'unités: 1.0 unité
Nombre d'articles: 1
Fabricant: Seesii
Nombre d’emballages: 1

- 🔳【2022 Mise à Jour de LibreVNA】: L'analyseur d'antenne LibreVNA fournit une gamme de fréquence ultra large de 100kHz à 6GHz (les analyseurs VNA précédents sont environ 10KHz-1,5/3GHz),La nouvelle conception du PCB 6 couches optimise l'isolation du port S12 et l'adaptation du port à haute fréquence. Le S12 peut atteindre plus de 90dB d'isolation de port en dessous de 3GHz, permettant des mesures au dessus de 6GHz en utilisant les harmoniques. Dans les tests réels jusqu'à 9GHz, les S11 et S22 ont une directivité de port de plus de 10dB, et les S12 S21 ont une dynamique de plus de 40dB.

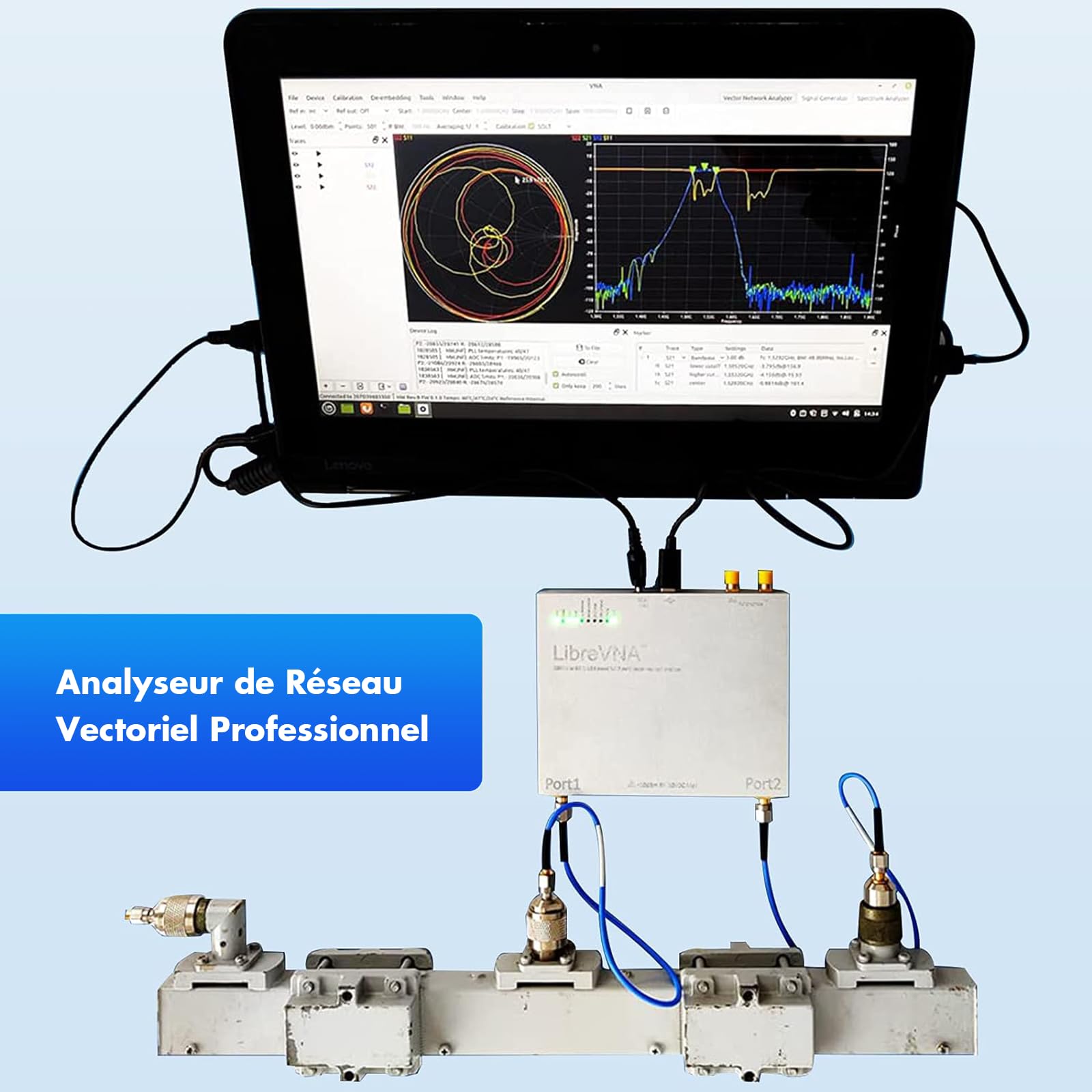

- 🔲【Comparable aux VNA de Qualité Laboratoire】: Le LibreVNA est un analyseur de réseau vectoriel à 2 ports basé sur un port USB et conçu par Jankae. Utilisant 3 ADC pour échantillonner les données simultanément et des FPGA pour le traitement des signaux, il est capable d'analyser plus de 10000 points de mesures à deux ports en moins d'une seconde. Cet analyseur de réseau vectoriel sera un bon complément à l'établi. Il s'agit d'un analyseur très fonctionnel pour les ingénieurs en électronique, les opérateurs radio amateurs ou les bricoleurs radio.
- 🔳【Mesures Complètes des Paramètres S】: En mode analyseur de réseau vectoriel, le LibreVNA peut mesurer les paramètres S11, S21, S12 et S21 complets. Un signal source est généré et appliqué alternativement aux ports RF. Le signal entrant aux deux ports RF est mesuré, ce qui donne les quatre paramètres S11 et S21 (lorsque le signal source est acheminé au port 1) ainsi que S12 et S22 (lorsqu'il est acheminé au port 2).

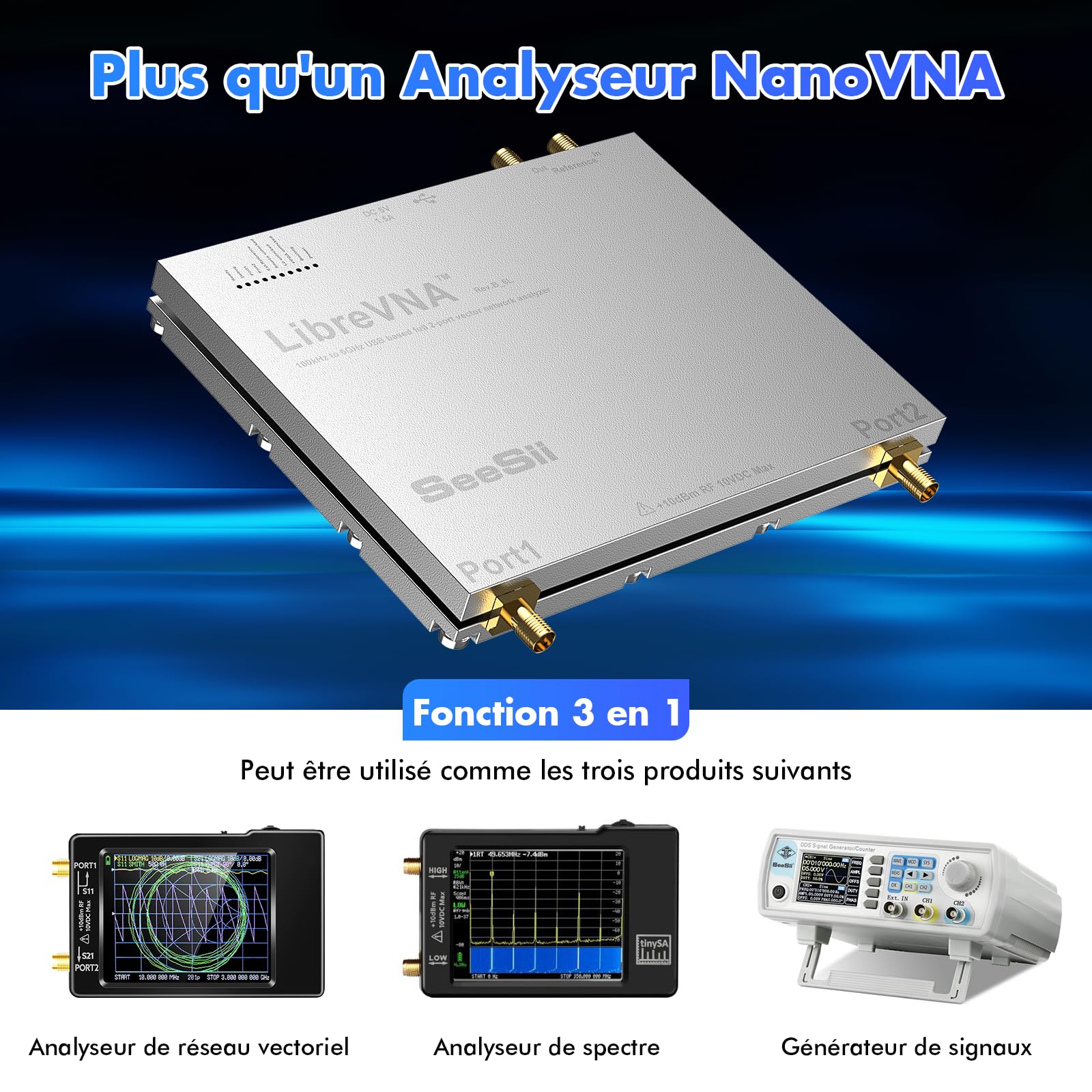

- 🔲【Fonction 3-en-1】: Bien que le matériel LibreVNA ne soit pas conçu pour être utilisé comme un analyseur de spectre, l'architecture générale du matériel d'un analyseur de spectre est suffisamment similaire à celle d'un VNA pour mettre en œuvre des mesures de spectre de base à deux canaux et effectuer des mesures de spectre de base en sortie de signaux CW. Ce qui peut suffire si aucun autre équipement professionnel n'est disponible. Les principales différences avec un véritable analyseur de spectre et un générateur de signaux sont décrites dans le mode d'emploi du produit.
- 🔳 【Fonction Puissante et Mise à Jour du Micrologiciel】: La conception de l'alimentation à très faible bruit et l'utilisation d'un ADC 16 bits, ainsi que le boîtier blindé en aluminium à commande numérique de précision, permettent d'obtenir une dynamique effective de 100dB. De nombreux aspects sont déjà comparables aux VNA de qualité laboratoire, mais il s'agit encore d'un projet en cours. Prise en charge de la mise à jour du micrologiciel, peut charger un nouveau micrologiciel de microcontrôleur et une nouvelle configuration FPGA dans le LibreVNA. Ne pas débrancher l'alimentation pendant la mise à jour du micrologiciel.
